TPM測量介質損失正切值實施方法
來源/作者： TPM咨詢服務中心 丨 發布時間：2017-05-10 丨 瀏覽次數：
TPM管理培訓公司提出什么是介質損失
測量介質損失角正切值是判斷設備絕緣狀況靈敏的有效方法，對受潮、老化等分布性缺陷尤其有效。在一定的電壓和頻率下，它能反映介質內單位、體積、能量損耗的大小。通過逐年積累資料，能夠撐握絕緣發展的趨勢。其局限性在于：對大容量的設備，如：大、中型變壓器、發電機、電力電纜和電容器等，測量并不能有效地檢測出集中性的局部缺陷，在分析時應注意。測量值通常采用西林電橋，如型高壓交流平衡電橋。以型為例，接線方式有以下幾種。

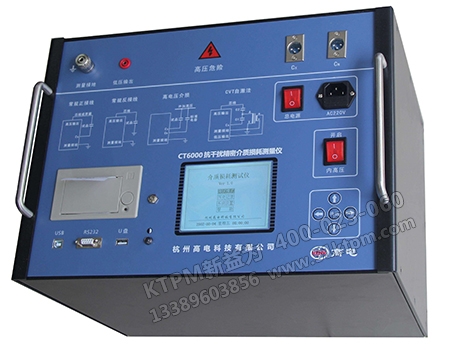

測量介質儀器
?。?）正接法。正接時，橋體處于低壓，操作安全方便，不受被試品對地寄生電容的影響，測量準確；但這種方法要求被試品兩極均能對地絕緣。
?。?）反接法。反接法的高、低壓端與正接線相反，故稱反接線。適用于被試品一端接地的情況，反接線時橋體處于高電位，被試品高壓極連同引線的對地寄生電容與被試品
并聯引起測量誤差。
?。?）對角線接法。此種接線現場很少使用，只有當被試品一極接地，而電橋又沒有足夠絕緣強度進行反接線測量時，可才用對角線接線。
介質損失正切值進行判斷
對介質損失
正切值進行判斷的基本方法如下。
（1）介質損失正切值與規定值比較，并與歷年試驗值比較，與同類設備比較，看是否有明顯差異。
?。?）正常測得很低，在不同電壓下相對數值變化差別很大，則說明材料在應用過程中將發生不良趨勢。
?。?）數值雖然合乎標準，但增長迅速則應引起充分注意。
?。?）除值外，還應注意被試品電容值的變化，若發生明顯變化，可結合其他方法進一步分析。
測試正切值時，由于被試物受電場、磁場、表面泄漏的影響，使得測試正切值很困難，往往由于這些干擾的作用，使得正切值不真實。同時，被試品絕緣材料、結構不同，環境和運行狀況溫度不同，正切值受溫度的影響也很大。因此，要在測試中，能正確地得出正切值，必須排除外界各種因素的干擾，將不同溫度下的正切值進行換算，以獲得真實被試品正切值，為判斷被試品絕緣提供準確的依據。測量
介質損失正切值常采用的措施如下。
1、消除外電場干擾的措施。
（1）屏蔽法。此法只適于試品體積小的設備。在試驗中，將試品用金屬罩或金屬網罩住，并將金屬網罩接入屏蔽E或地，使干擾電流不經測量系統，只進入屏蔽或直接接地，這樣可使正切值不受外界電場干擾。
?。?）倒相法。將試驗電源的選取輪流由A、B、C三相分別選擇，選擇干擾最小的一相作試驗電源，然后再按正反極性測正切值。
?。?）移相法。通過調節移相器，使干擾電源的電流和被試品的電流在相位上重合，從而消除電場干擾。此法簡單而準確。
（4）盡可能采用正接線。
2、消除外磁場的干擾。
（1）遠離母線、旋轉電機、電抗器、主變壓器等大干擾源。
（2）調整電橋位置，取檢流計兩種極性下所測結果的平均值。
3、消除被試品表面泄漏影響的措施。將表面擦凈后采用屏蔽法。
4、對大電感設備，應將線圈首尾短路后再加壓測量。
5、溫度對正切值的影響。試品的正切值是隨溫度上升而增加的。因此，在不同溫度下所測得的
正切值都應換算至20℃。
