TPM故障診斷及振動診斷應用
來源/作者： TPM咨詢服務中心 丨 發布時間：2017-03-27 丨 瀏覽次數：
在機械設備的狀態監測和故障診斷技術中，特別是回轉機械中；振動監測是最普遍應用的基本方法。當機械內部發生異常時，通常情況下都會伴隨出現振動加大及性能的變化。可以在不停機或解體的條件下，通過對振動信號的測量和分析，診斷機械的劣化程度及故障特征。 振動的定義：物體或某種狀態隨著時間往復變化的現象利用正常設備或結構的動態特性與異常設備或結構的動態特性的不同來判斷設備是否存在故障的技術叫作振動診斷技術。
對于在生產過程中連續運轉的機械設備，根據它在實際運行中反映出來的代表自身運動特性的振動信號，使用設備診斷儀器或信號采集器對設備進行在不停車狀態下的在線監測，并對其收集到的信息進行診斷分析，做出正常、異常或故障部位的判斷。這是對動態設備而言。
故障診斷進行振蕩診斷
靜態設備和工程結構的診斷，可以對其施加人工激勵，根據這一做法反映出的設備動態特性立即進行信號采集，這樣，就可以采用振動診斷技術對設備在靜態狀況下是否存在結構故障或裂紋做出故障診斷。這種振動診斷技術方便而且可靠，是對故障進行預測的一種應用最多最廣泛的診斷技術。
振動診斷技術應用最多的是在設備動態狀態下的監測應用，但是對靜態設備施加人工激勵的進行動態性能分析的應用范圍同樣是廣泛的。在機械產品的無損檢測中，振動診斷技術就顯示出它的特點。
例如焊接和膠接的質量用超聲波和X射線透視無法判斷的情況下，用振動診斷技術可以明顯地區別開。完整的振動診斷技術應
該包括四個方面，即
?、僬駝?dòng)信號的采集。
?、谡駝?dòng)信號的分析處理。
?、墼O(shè)備故障識別。
?、茉O(shè)備故障預報等。
大家有這樣的感性認識，設備非正常機械振動會使得設備的各零部件產生過快的機械磨損，造成零部件過早失效，即使非正常振動發展緩慢，也會引起軸承等部件磨損增加，降低使用壽命。
當設備的外部機械部件或環境發生振動時，也會對設備本體的各種焊縫和連接件發生疲勞、松動，可能產生永久性破壞，如果設備的非正常振級量較高時，遲早會發生設備故障。
所以，故障診斷運用包括振動診斷技術在內的各種監測診斷技術對設備振動量級的變化情況進行監測、檢查分析是設備預防性維修的一項重要工作，要引起高度重視，并且在日常工作中抓好落實。這樣做的結果是能夠及時查找出設備的早期故障，以便在其未對設備運行產生較大影響時就對設備安排修理和進行調整，使其恢復正常技術狀態。
故障診斷另一方面，振動與噪音是有密切聯系的，非正常振動必然引起噪聲的增加，而噪聲污染對人的身心健康是有嚴重影響的，必須嚴格控制。設備振動的變化應該通過定期的監測來掌握，將監測數據進行分析，有針對性地確定設備的檢測時間和檢修方案，安全、經濟地組織設備維修工作。對設備振動的監控裝置可以是便攜式的，也可以是固定式。

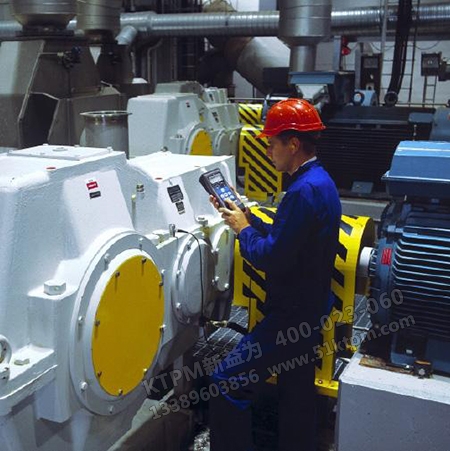

設備檢查人員可攜帶簡易振動測試儀在巡視檢查和檢修時使用，對于大型的關鍵的設備安裝固定式振動監測儀進行故障診斷是必要的。這樣就可以對自身作出自診，當監測的振動值達到規定的界限時，設備監測裝置即可發出故障預警信號，通知停機檢查或修理。
產生設備振動的情況是復雜的，故障診斷要確定引起振動的故障的性質和原因以及制訂出切實可行的預防措施和整修辦法，一般都要按照一定的周期和所確定的監測部位進行監測振動情況，分析振動源由，判斷振動的諧振頻率和模式。
對于簡單設備，一般只需要在軸承支座部位用振動監測儀作軸向和徑向的測試則可確定出振動量級的程度及時做出判斷。故障診斷對于結構復雜的機械設備要較為準確地診斷出所存在的問題，則需要在設備的不同部位和不同方向進行振動測試，這樣能夠確定出不同部位的振動量級，潛振頻率和振動模式。
這就是復雜設備故障振動監測得出的結果，并作為診斷分析的依據，從而制訂可行的解決方案，比如，更換軸承、調整旋轉偏心、緊固連接件等等。到目前為止，設備振動檢測儀器已經有了很大的發展，檢測的準確性、可靠性有了很大提高，功能也有了很大的擴展。
TPM培訓公司提出：在設備故障診斷技術的現場應用中無需具備很多的技術和數學知識便可進行恰當?shù)恼駝?dòng)監測。但是非常有效的振動監測則需要必要的振動監測實際知識。所以，在我們開展振動檢測工作的同時，應注意振動理論的學習與掌握，能夠?qū)φ駝?dòng)數據作出正確的解釋和對振動監測系統進行正確選擇。
